FPC電磁屏蔽膜行業主要應用領域及競爭對手分析(附報告目錄)
發布日期:2020-08-28 10:03:47

FPC電磁屏蔽膜行業主要應用領域及競爭對手分析(附報告目錄)

1FPC電磁屏蔽膜行業概述

1)電磁屏蔽簡介

電子元器件工作時會產生電磁波,電磁波會與電子元器件作用,產生被干擾現象,稱為電磁干擾。電子元器件工作時,會受到自身的電磁干擾和來自其它電子元器件的電磁干擾,同時也會對其它電子元器件產生電磁干擾。電磁干擾若超過了電子元器件的允許值,就會影響它的正常工作。電磁屏蔽,就是通過特殊材料制成的屏蔽體,將電磁波限定在一定的范圍內,使其電磁輻射受到抑制或衰減,是一種有效抑制電磁干擾的方法。

相關報告:北京普華有策信息咨詢有限公司《2020-2026FPC電磁屏蔽膜行業專項調研及投資可行性收益評估報告

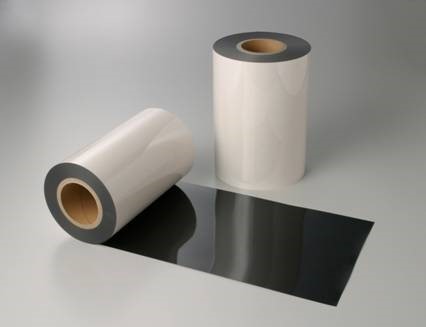

FPC電磁屏蔽


2)電磁屏蔽膜是FPC抑制電磁干擾的核心材料

隨著現代電子信息工業的快速發展,對運算處理能力和傳輸速度提出了更高的要求,電子元器件的使用數量和密度快速增加,電子元器件及其組件趨于高頻高速化,例如,手機除了原有的語音通話功能外,照相、視頻播放、數據傳輸、無線局域網、指紋識別、定位及重力感應等功能已經普及,未來組件高頻高速化的趨勢更加顯著。在高頻高速化的驅動下所引發的電子元器件及其組件內部及外部的電磁干擾、以及信號在傳輸中衰減問題逐漸嚴重,抑制電磁干擾和減少信號傳輸損耗成為FPC發展的重要課題。FPC厚度薄、重量輕、可以彎曲和折疊,所以要求屏蔽體同樣具備厚度薄、重量輕、耐彎折、剝離強度高、接地電阻低,同時電磁屏蔽效能還要符合要求。傳統的電磁屏蔽材料,例如:導電布、導電硅膠、金屬屏蔽器件等,無法同時滿足FPC對屏蔽體的各項要求。電磁屏蔽膜的發明,為FPC的電磁屏蔽提供了解決方案,具有良好的應用效果。電磁屏蔽膜能夠有效抑制電磁干擾,同時還能降低FPC中傳輸信號的衰減,降低傳輸信號的不完整性,已成為FPC的重要原材料,廣泛應用于智能手機、平板電腦等電子產品。

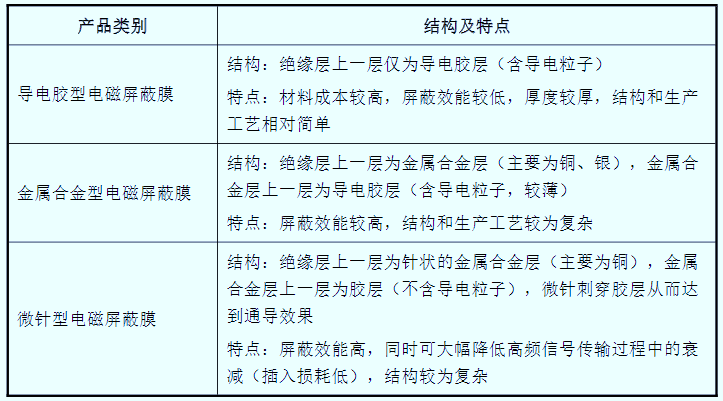

3)電磁屏蔽膜的類別

目前,電磁屏蔽膜主要有三種結構,分別為導電膠型、金屬合金型和微針型。

電磁屏蔽膜的類別


資料來源:普華有策

2FPC電磁屏蔽膜主要應用領域

1)中國 FPC 電磁屏蔽膜不同應用領域分析對比

電磁屏蔽膜主要應用于FPC,隨著近幾年FPC產業的發展,電磁屏蔽膜行業呈快速發展趨勢。目前電磁屏蔽膜在FPC產品中的使用率(使用率=電磁屏蔽膜需求面積/FPC生產面積)已經達到25%左右。

2FPC 應用

FPC作為電子器件中的連接線,主要是起到導通電流和傳輸信號的作用。當信號傳輸線分布在FPC最外層時,為了避免信號傳輸過程受到電磁干擾而引起信號失真,FPC在壓合覆蓋膜后會再壓合一層導電層(電磁屏蔽膜),起到屏蔽外面電磁干擾的作用。其中最常見的是數碼相機中作為圖像信號傳輸的FPC

3)多層FPC應用

多層FPC是將3層或更多層的單面或雙面柔性電路層壓在一起,通過鉆孑L、電鍍形成金屬化孔,在不同層間形成導電通路。這樣,不需采用復雜的焊接工藝。多層電路在更高可靠性,更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。

其優點是基材薄膜重量輕并有優良的電氣特性,如低的介電常數。用聚酰亞胺薄膜為基材制成的多層軟性PCB板,比剛性環氧玻璃布多層PCB板的重量約輕1/3,但它失去了單面、雙面軟性PCB優良的可撓性,大多數此類產品是不要求可撓性的。多層FPC可進一步分成如下類型:

a.可撓性絕緣基材成品

這一類是在可撓性絕緣基材上制造成的,其成品規定為可以撓曲。這種結構通常是把許多單面或雙面微帶可撓性PCB的兩面端粘結在一起,但其中心部分并末粘結在一起,從而具有高度可撓性。為了具有高度的可撓性,導線層上可用一層薄的、適合的涂層,如聚酰亞胺,代替一層較厚的層壓覆蓋層。

b.軟性絕緣基材成品

這一類是在軟性絕緣基材上制造成的,其成品末規定可以撓曲。這類多層FPC是用軟性絕緣材料,如聚酰亞胺薄膜,層壓制成多層板,在層壓后失去了固有的可撓性。

(4)高速信號傳輸FPC應用

隨著大眾對電子產品的期待和要求越來越高,作為電子產品主要載體之一的柔性線路板FPC也有了更高的挑戰。信號傳輸高頻化和高速數字化被認為是未來FPC發展的必然趨勢。

3、電磁屏蔽膜行業主要競爭企業分析

1)拓自達電線株式會社

拓自達創建于1945年,總部位于日本大阪。拓自達主要產品包括電線、電纜(電力用、光、通信用)、電子材料、設備系統產品、光電子相關產品,在電子材料相關的功能性材料領域擁有先發優勢,其所開發的電磁屏蔽膜產品被智能手機等電子設備廣泛使用。2018年會計年度拓自達的營業收入為579.95億日元,其中電線電纜業務收入為370.92億日元,占比為64%。拓自達2018年電磁屏蔽膜銷售面積為998.09萬平方米左右。

2)東洋科美株式會社

東洋科美成立于2011年,前身東洋油墨制造株式會社創建于1907年,總部位于日本東京。東洋科美的主營業務為與聚合物及涂料有關的產品的生產和銷售,其主要產品包括涂裝材料、膠粘劑、樹脂、電子材料等。

電磁屏蔽膜行業內除拓自達和東洋科美外,其他廠商電磁屏蔽膜銷量普遍規模較小,主要情況如下:a、科諾橋深圳科諾橋科技股份有限公司于2015年在全國中小企業股份轉讓系統掛牌(20194月終止掛牌),其主營業務為電磁屏蔽材料的研發、生產和銷售,2016年、2017年及20181-6月(2018年年度數據尚未公布)的收入分別為2,874.90萬元、2,914.28萬元和1,157.34萬元。b、樂凱新材保定樂凱新材料股份有限公司主要產品包括信息防偽材料和電子功能材料兩大業務板塊,其中信息防偽材料包括熱敏磁票、磁條等產品,電子功能材料包括FPC用電磁波防護膜、壓力測試膜等產品。2016年、2017年及2018年的收入分別為26,144.06萬元、25,823.31萬元和26,445.96萬元,其中2018年電子功能材料銷售收入為684.67萬元。

3)宏慶電子

廣州宏慶電子有限公司主要產品包括電磁膜屏蔽膜系列、熱固導電膠膜系列、冷貼導電膠膜系列、散熱膜系列等。

4)東莞航晨

東莞市航晨納米材料有限公司,主要產品包括導電布、電磁屏蔽膜、2層法覆銅板(2L-FCCL)等柔性電子材料,公開資料尚未有該公司電磁屏蔽膜銷售數據情況。

5)韓華高新材料

韓華高新材料為韓國跨國企業韓華集團旗下企業,其主要業務領域包括汽車材料、太陽能材料、電子材料,其中電子材料主要產品包括FCCL和電磁屏蔽膜,公開資料尚未有該公司電磁屏蔽膜銷售數據情況。

4、行業進入壁壘

1)技術壁壘

近年來,下游電子產品不斷進行技術升級,朝更輕、更薄、更智能化的應用方向發展,對顯示技術、數據傳送及處理能力提出了更高要求,需要性能更高的電磁屏蔽膜、導電膠膜、極薄撓性覆銅板和超薄銅箔等高端電子材料提供支撐。電磁屏蔽膜等高端電子材料的原料配方、生產工藝、品質控制卻較為復雜。下游應用給產品提出了較高的要求,除滿足屏蔽效能以外,還要滿足輕薄、耐彎折、高剝離強度等要求。相關產品沒有通用的生產設備,生產工序未有行業標準,要生產出品質性能高、穩定性好的產品,并保證良品率,企業必須不斷改進生產工藝,不斷升級、改善自主研發的關鍵設備和原料配方。隨著技術的進步,產品升級速度不斷提升,不具備一定技術實力、缺乏技術儲備及行業經驗的企業將無法適應市場的發展。

2)市場壁壘

電磁屏蔽膜、導電膠膜和極薄撓性覆銅板均為FPC的重要原材料,直接影響到FPC的品質,進而影響終端產品的品質。所以,FPC廠商和終端產品廠商在選擇電磁屏蔽膜等供應商時,非常嚴格,一般需經過FPC廠商及封裝/品牌廠商嚴格篩選.....客戶關系在一定程度上形成行業準入門檻。

3)資金壁壘

本行業技術研發、生產設備、生產車間、流動資金均需投入較大量資金。由于生產工序復雜,從原材料投放到成品出庫要經歷多道工序,運用多種大型設備和生產線,電磁屏蔽膜等高端電子材料的生產前期設備投入較大……場地空間需求大、無塵生產環境要求高等特點加大了工廠的資金投入。

4)規模壁壘

FPC廠商選擇供應商的重要條件之一是穩定的供貨能力。缺乏足夠的產能不僅影響企業對商機的把握能力,也影響企業與大型FPC廠商的合作緊密度。從原材料采購角度看,企業生產規模越大,與原材料供應商的談判越為有利。企業發展初期規模較小,且上下游合作關系不夠緊密,在與原材料供應商的談判中往往處于劣勢,難以有效控制采購成本,在行業競爭中處于不利地位。
