高電壓等級變壓器用電磁線行業的發展狀況及發展趨勢重點企業
發布日期:2022-07-12 14:37:12

高電壓等級變壓器用電磁線行業的發展狀況及發展趨勢重點企業

高電壓等級變壓器指電壓等級在110kV及以上電壓等級的變壓器,包括高壓、超高壓和特高壓變壓器。應用于高電壓等級變壓器的電磁線,特別是超高壓、特高壓變壓器用電磁線生產工藝復雜、技術含量較高、資本投入規模較大、競爭壁壘較高,因此參與市場競爭的企業數量較少。

1、高電壓等級變壓器用電磁線基本情況

電網運輸路線中的變壓器與普通的家用電器和工業電機所處運行環境有較大的差異,變壓器在電網運輸線路中的重要地位決定了所使用的電磁線須具有更優的性能和更高的技術要求。

高電壓等級電網運輸線路變壓器所使用的電磁線幾乎都使用扁線技術,扁線不僅能夠提供更優良的散熱效果、轉換效率以及功率密度,而且相對比圓線能夠大幅減小變壓器體積,有效縮減變電站的建設成本和占地面積;由于電網一般采用油浸式變壓器,其中所使用的變壓器油存在較強的溶解性以及含有一定量的腐蝕性硫,因此變壓器所使用的電磁線必須具備較好的耐變壓器油的特性;電網線路中常發生短路現象,自然雷擊也可能導致線路故障,在這些現象發生時,變壓器中將產生較高的反沖電壓形成強大的電磁力,溫度將在短時間內快速提升,因此變壓器用電磁線也需要具備較高的耐熱等級以及較高的屈服強度,能夠保證變壓器在面臨上述現象后繼續正常使用。尤其對于換流變壓器來說,換流變壓器閥側與直流相連,因此換流變壓器不僅承受交流電壓,而且還需要承受直流電壓,這使得換流變壓器與普通電力變壓器在結構上有所不同,需要電磁線同時滿足屈服強度高、高溫粘結強度好以及導線整體彎曲剛性優良等技術指標。同時,隨著電網建設輸電電壓等級的升高,變壓器及其內部所使用的材料對上述指標的要求都在進一步提升。

2、高電壓等級變壓器用電磁線發展狀況

根據數據顯示,我國在網運行的高電壓等級變壓器對應使用的電磁線總量近十年復合年增長率保持7.37%的增長,電磁線累計使用總量從895,596噸增加至1,698,931噸。其中,交流變壓器用電磁線累計使用總量從885,892噸增長為1,653,319噸,復合年增長率為7.18%;直流用換流變壓器用電磁線累計使用總量從9,704噸增長為45,612噸,復合年增長率為18.76%。

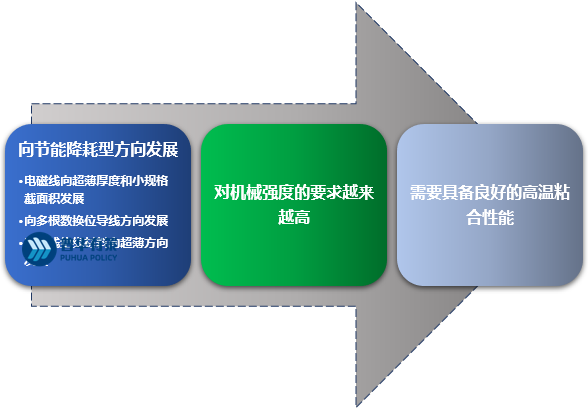

3、高電壓等級變壓器用電磁線發展趨勢

變壓器用電磁線作為變壓器的核心部件,未來也向著低碳環保、節能降耗的方向發展。同時,由于電磁線需要長時間的高電壓、大電流的環境下運行,其性能指標向著更高機械強度、更耐高溫的方向發展。


資料來源:普華有策

(1)向節能降耗型方向發展

在“雙碳”目標下,為了實現低碳環保、落實環境保護和資源節約的要求,我國在進行電網建設的同時,對變壓器節能降耗的要求也越來越高。電磁線作為變壓器的“心臟”,必須適應變壓器的發展需求,因此也向著降低變壓器線圈損耗、縮小線圈體積的方向發展。具體主要體現在如下幾個方面:

1)電磁線向超薄厚度和小規格截面積發展

繞組導線處在交變漏磁場中,根據“楞次定律”,在閉合回路中產生感應電流(一般稱為渦流),從而在導線中產生渦流損耗。單根導線在均勻磁場中產生的渦流損耗與導線沿繞組輻向的厚度平方成正比。所以,電磁線厚度越大則變壓器線圈的渦流損耗越大,線圈溫升也越高。

電流具有集膚效應,即在交流電或變交電磁場下電流主要集中在導體表面移動,越靠近導體表面,電流密度越大,導體內部電流較小。因此,在相同導電截面積下,多根小規格截面積電磁線并繞可以通過更大電流強度。

綜上,變壓器使用超薄厚度和小規格截面積的電磁線將成為發展趨勢。

2)向多根數換位導線方向發展

隨著電力行業的發展,變壓器的容量越來越大,由電磁線繞制的線圈的體積也相應越來越大。由一根多根數換位導線代替多根導線并繞,可以簡化變壓器制造廠的繞制工藝。同時,多根數換位導線更加緊密,可以縮小變壓器體積,達到降低變壓器制造成本的目的。此外,多根數換位導線還可以增強線圈本身的機械強度,提高變壓器抗突發短路的能力。

3)電磁線絕緣材料向超薄方向發展

變壓器的電壓等級越高,電磁線所需要的絕緣強度就越高。在使用目前絕緣材料的情況下,電磁線的絕緣越來越厚,電磁線的外形尺寸也越大,變壓器的體積也隨之增大,從而增加變壓器的制造成本。因此,在不減弱電磁線性能的前提下,通過對現有絕緣材料進行改性或研發新的高強度絕緣材料,減小電磁線絕緣厚度將成為電磁線的未來發展趨勢之一。

(2)對機械強度的要求越來越高

電磁線作為變壓器的核心部件,其性能直接影響變壓器的性能指標。電磁線的屈服強度越高,則變壓器的抗短路能力越強。目前,電磁線行業普遍采用機械變形的方式對電磁線進行硬化處理,以使其達到所需的屈服強度。但是,該硬化處理方式存在兩個問題:一是在長期高溫環境下,電磁線屈服強度穩定性差,在變壓器長期運行后,電磁線屈服強度會出現下降趨勢;二是目前的硬化方式所能達到的屈服強度數值較小,難以完全滿足電力行業發展的趨勢。因此,采用新材料來提高電磁線的屈服強度有望成為電磁線新的發展趨勢。

(3)需要具備良好的高溫粘合性能

目前,變壓器繞組采用的自粘換位導線其機械性能在常溫下滿足設計要求,但是在變壓器長期高溫運行時,由于自粘漆包線的粘結性能會有所下降,導致繞組的機械性能下降,當系統發生突發短路繞組受到很大的電磁力沖擊時,容易導致線圈變形致使變壓器產生故障,甚至引起火災,嚴重的會造成供電系統崩潰。

因此,為了滿足超高壓、特高壓電網建設的發展需要,對高溫自粘電磁線的研發將是一種發展趨勢。

4、特高壓輸電建設加速,帶動特高壓變壓器用電磁線高景氣發展

我國清潔能源(包括水電、風電與太陽能)分布極為不均,風電和太陽能發電主要集中在東北、華北和西北地區,水電主要集中在三峽、云南、四川等西南地區。但是用電的大省卻集中在華北、華東、華中地區。特高壓線路經濟傳輸距離能達到3000公里甚至更遠,具有輸送容量大、距離遠、效率高和耗損低的特點,可以有效解決我國用電供需結構不平衡問題。

國家電網提出將于“十四五”期間新建特高壓線路“24交14直”,涉及線路長3萬余公里,總投資共計3,800億元,相較十三五結束時“14交12直”線路數量大幅度提升,特高壓線路在電網建設中結構性增速明顯,這也為特高壓變壓器用電磁線帶來了巨大的發展空間。

5、高電壓等級變壓器用電磁線領域的主要企業

我國高電壓等級變壓器領域內的主要企業情況如下:

(1)金杯電工(統力電工)

統力電工成立于2006年12月,2020年10月,金杯電工通過股權收購和增資的方式,取得統力電工67%的股權,統力電工成為金杯電工的子公司。統力電工主營業務為各類繞組線產品的研發、設計、生產與銷售。主要產品包括換位導線、組合導線、紙包線、漆包線等各類繞組線產品,產品可以被廣泛運用于特高壓輸變電裝備、先進軌道交通裝備、高壓電機、醫療設備、新能源汽車、清潔能源等領域。

(2)天威線材

保定天威線材制造有限公司成立于2011年11月,目前為保定天威保變電氣股份有限公司的全資子公司,主營業務為電線電纜、配電開關控制設備制造及銷售等。

(3)上海楊銅

上海楊銅電氣成套有限公司成立于1991年12月,主營業務為制造變壓器及電抗器用電磁線。上海楊銅具備年產20,000噸電磁線的生產規模,產品主要為換位導線、漆包線等各類繞組線產品。

(4)阿斯塔中國

阿斯塔(ASTA)于1814年創立于奧地利,一直專注于電氣設備領域中使用的銅、鋁及其合金導線的研發制造。阿斯塔(ASTA)是電氣繞組線領域的廠商,其主要產品:連續換位導線(CTC)和羅貝線棒(Roebel bars)。

阿斯塔導線有限公司(以下簡稱“阿斯塔中國”)成立于2001年,是阿斯塔集團控股的外資企業。阿斯塔中國生產連續換位導線(CTC)和各種扁平絕緣導線,產品廣泛使用于中國以及亞太地區ABB、西門子、通用電氣等全球知名電力變壓器以及其他電氣、電機設備制造廠商。年生產能力超過10,000噸。

(5)沈陽宏遠

成立于2000年4月,在特高壓變壓器用電磁線領域,公司具有領先的市場地位,為“制造業單項冠軍示范企業”。

(6)經緯輝開

經緯輝開電磁線產品主要為超高壓、高壓變壓器用電磁線。
