管狀母線行業細分市場分析與競爭格局(附報告目錄)
1、鋁合金管母線
(1)鋁合金管母線細分行業概況
鋁合金管母線主要應用在我國電力建設工程中電網輸電導線與變電站變壓器之間的導體連接、輸電線路中的跳線、電力設備中的連接導體以及大電流直流融冰裝置中作過流導體,是電力輸變電系統中關鍵的設備(材料)之一,對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用,是取代傳統的矩形、槽形、棒形母線和軟導線的全新導體。
相關報告:北京普華有策信息咨詢有限公司《2020-2026年管狀母線行業細分市場分析與前景預測咨詢報告》

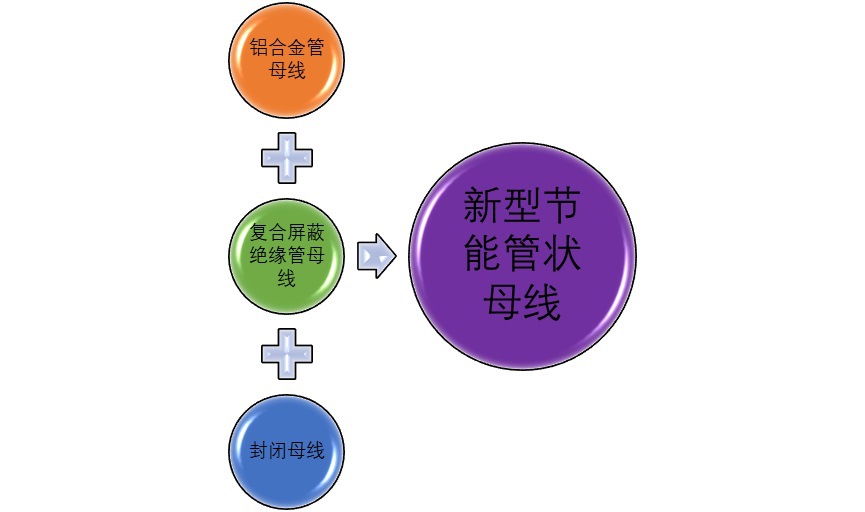

產品分類
資料來源:普華有策
鋁合金管型母線已逐步得到了電力設計部門的廣泛認同并在各電力工程中大量應用。近幾年來,僅在 220 千伏至 500 千伏輸變電工程中,管型母線的應用量每年都在遞增。根據電力的發展趨勢,管型母線作為一種全新的載流導體,將以它巨大的特有優勢,在線路、電力一次設備、發變電系統等各領域中取代傳統的矩形、槽型、棒形母線和軟導線,引領電力材料新潮流,展現巨大的發展空間。
(2)鋁合金管母線細分行業競爭格局和市場化程度
鋁合金管型母線是近年來新興起的一種全新導體,在我國發展時間較短。據統計,目前國內具有鋁合金管母線生產能力的企業有 8 家。其中,能夠生產 500kV及以上鋁合金管母線的生產廠家不超過 4 家,主要包括興和股份、沈陽銀箭電力管制造有限公司(以下簡稱沈陽銀箭)和湖北蓮花電力母線制造有限公司(以下簡稱湖北蓮花)。
沈陽銀箭:沈陽銀箭電力管制造有限公司是專業生產鋁及鋁合金管母線制造公司,公司位于沈陽市大東區沈鐵路 77 號。
金管母線,由于生產時間較短,生產規模不大,目前鋁合金管母線還不是其主導產品,公司位于江西省上饒市弋陽縣。
湖北蓮花:成立于 2004 年,專業從事電力用鋁合金管材、棒材生產銷售,公司位于湖北省浠水縣洪山經濟開發區。
本行業主要通過招投標方式開展業務,競爭主要集中在產品技術優勢、質量穩定性、運行經驗、售后服務等方面。目前在本行業中,電力鋁合金管母線產品和復合屏蔽絕緣管母線產品占據主導地位,但未來各配套產品將逐步發展、整合為統一設計、統一生產、統一安裝的“交鑰匙”工程。
本行業主要生產廠家市場份額較為集中,市場整體集中度較高。隨著用電可靠性要求的進一步提高,電力行業對輸變電的安全性、穩定性要求將進一步提升。管型母線產品將從原來單一產品的細分格局,逐步走向各產品不斷整合、不斷統一,實現“交鑰匙”的整體概念,并且將不斷融入新的技術。
上述發展趨勢,要求企業不僅應具有較強的技術研發實力做保證,而且需要強有力的資金優勢、營銷優勢、人才優勢作后盾,未來市場的集中度將明顯增強,目前已具有相當規模、能貼近用戶作出快速反應、具有雄厚技術力量和資金實力的企業,其優勢將日益突出。
2、復合屏蔽絕緣管母線
(1)復合屏蔽絕緣管母線細分行業概況
復合屏蔽絕緣管母線,實質就是利用銅管作導體、外敷絕緣的一種母線產品。與之相應的還有絕緣鋁管母線。在國外被稱之為“管形電纜”。絕緣銅管母線具有大電流(目前最高可以達到 12000A)、高機械強度、良好的絕緣、適用范圍廣等特性,所以被越來越多的客戶認可和接受。在國外,此類產品已經有幾十年的運行歷史和經驗,而國內由于進入此領域時間較短,以及技術研發能力,絕緣材料的局限等多方面原因,目前生產、應用主要集中在 0.4kv—35kV 電壓等級的產品。35kv 以上應用實例較少。
目前,該產品在國內還屬于一個小行業,國家沒有具體詳細的產品標準,一般各個企業均執行自己的企業標準,國內生產管形絕緣母線的公司,均有自己的命名方式和規格型號,如“全絕緣管型母線、半絕緣管型母線、管形屏蔽絕緣母線、交聯聚乙烯管形母線、復合絕緣母線”等等,其實質均為同一類產品。
隨著我國經濟的高速發展,整個社會對電力的需求日益增大。目前 110kV 和220KV 變電所低壓側均采用 10kV、35kV 電壓等級,隨著主變容量的加大,變壓器低壓側進線側的額定電流也在不斷加大。常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求,由此引起附加損耗、集膚效應系數的增大,造成截流能力的下降、電流分布不均勻。尤其是單臺主變容量為 180MVA 及以上時,主變 10kV 出線側不僅有母線橋本身的電動力問題、發熱問題,還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。
新型復合絕緣管型母線是為了適應變電站容量不斷擴大,低壓側出線電流不斷加大而開發的新型產品,可充分滿足需求側電流不斷增加的要求,其主要具備以下優點:1)載流量大,非常適合于大電流回路;2)集膚效應低、功率損失小;3)絕緣裕度大,安全性好;4)機械強度高,安裝簡單;5)無污閃、無凝露;6)散熱條件好、溫升低。
復合絕緣管型母線由于其價格及性能的優勢必將會逐漸取代傳統母線,近年來,我國石油石化、冶金、煤化工、新能源、城市軌道交通等大電流用戶市場對絕緣管母線的需求較大。隨著我國石油石化、冶金、煤化工、新能源、城市軌道交通等大電流用戶對自身變電站的改造力度加大及新上、擴建產能而帶來的變電站的建設,復合絕緣管型母線的市場潛力日益凸顯。
(2)復合屏蔽絕緣管母線細分行業競爭格局和市場化程度
目前,國內具有復合屏蔽絕緣管母線生產能力的企業有 20 家左右,規模較大的企業有廣州市日昭新技術應用有限公司(以下簡稱廣東日昭)、浙江南網電氣有限公司(以下簡稱浙江南網)、無錫龍能科技有限公司(以下簡稱無錫龍能)、上海西邦電氣有限公司(以下簡稱上海西邦)和廣州美馳電力科技有限公司(以下簡稱廣州美馳)等。
廣州市日昭新技術應用有限公司是專業從事絕緣銅管母線和智能型接地綜合保護裝置研發、生產和銷售的企業。在銅管母線產品和智能型接地綜合保護裝置上有一定專長。
浙江南網電氣有限公司主要生產高壓真空斷路器和絕緣銅(鋁)管母線。
無錫龍能和上海西邦是近年發展起來的復合屏蔽絕緣管母線生產企業,其技術水平主要在 10kv 電壓等級上。
廣州美馳電力科技有限公司是近年發展起來的專業從事絕緣管型母線及其配套附件生產的高科技企業,目前具有一定的市場競爭能力。
3、封閉母線
(1)封閉母線細分行業概況
封閉母線包括離相封閉母線、共箱(含共箱隔相)封閉母線和電纜母線,廣泛用于發電廠、變電所、工業和民用電源的引線。其中,共箱封閉絕緣母線又包括不隔相共箱封閉母線、隔相共箱封閉母線及交直流勵磁共箱母線,廣泛用于100MW 以下發電機引出線與主變壓器低壓側之間或75MW及以上機組廠用變壓器低壓側與高壓配電裝置之間的電流傳輸。共箱封閉母線也可用于發電機交直流勵磁回路、變電所用電引入母線或其它工業民用設施的電源引線。
共箱封閉母線導體采用銅鋁母排或槽鋁槽銅,結構緊湊,安裝方便,運行維護工作量小,防護等級為 IP54,可基本消除外界潮氣灰塵以及外物引起的接地故障。外殼采用鋁板制成,防腐性能良好,并且避免了鋼制外殼所引起的附加渦流損耗,外殼電氣上全部連通并多點接地,杜絕人身觸電危險并且不需設置網欄,簡化了對土建的要求,根據用戶需要可在母排上套熱縮套管在箱體內安裝加熱器及呼吸器等以加強絕緣。
封閉母線是目前電力、工業、建筑等行業應用比較廣泛的電氣產品,在我已有多年的發展歷史,但封閉母線的各項技術指標,在不同地區的廠家之間仍然沒有統一的行業標準,產品規范化是行業亟需解決的問題。
(2)封閉母線細分行業競爭格局和市場化程度
封閉母線在我國發展歷史較長,是一種比較成熟的產品,目前國內共箱封閉絕緣母線生產企業數量較多,市場競爭激烈。規模較大的企業主要有阜新封閉母線有限責任公司、江蘇大全封閉母線有限公司、蘇州市江南電器橋架有限公司、許昌默爾電氣有限公司和成都科星電器橋架有限公司等。這些企業成立時間較早,發展時間較長,在渠道和品牌建設方面積累了豐富的經驗,部分領先企業產品在市場上具有較高的知名度,其產品主要應用于大型發電廠、變電所及工礦企業,所占市場份額相對較大。其他大部分企業規模較小,產品質量不高,同質化現象嚴重,僅在民用領域搶占部分市場份額。
