有源相控陣T/R組件行業發展現狀及重點企業分析
發布日期:2022-03-26 19:37:21

有源相控陣T/R組件行業發展現狀及重點企業分析

1、有源相控陣T/R組件的重要性分析

相控陣雷達是由大量相同的輻射單元組成的雷達面陣,具有波束切換快、抗干擾能力強等特點,可同時跟蹤多個目標,具備多功能、強機動性、高可靠性能力,其逐漸取代傳統的機械掃描雷達,成為當今雷達發展的主流。相控陣雷達根據天線的不同分為無源相控陣雷達(Passive Electronically ScannedArrayPESA)和有源相控陣雷達(Active Electronically ScannedArrayAESA)。PESA僅有一個中央發射機和一個接收機,發射機產生的高頻能量,經計算機主動分配給天線陣的各個單元,目標反射信號也是經各個天線單元送達接收機統一放大;AESA的每個天線單元都配裝有一個發射/接收組件(T/R組件),每一個T/R組件都能自己發射和接收電磁波,因此在頻寬、功率、效率以及冗度設計方面均比無源相控陣有巨大優勢。正因如此,有源相控陣雷達造價高昂,據統計,一部有源相控陣雷達天線系統成本占雷達總成本的70%-80%,而T/R組件又占據了有源相控陣雷達天線成本的絕大部分。

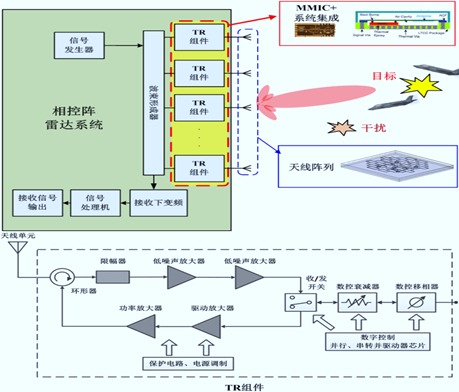

有源相控陣雷達系統結構示意圖和典型的有源相控陣T/R組件工作原理示意圖


資料來源:公開資料整理

2、有源相控陣成為主流

相控陣雷達是當前雷達的重點發展方向,廣泛運用于機載雷達和艦載雷達,具有掃描時間快、抗干擾能力強、可靠性高等特點。現代軍用雷達中最為廣泛應用的相控陣雷達已有機載火控雷達(J-10CJ-16J-20)、預警機雷達(空警-2000、空警-500)、陸基防空雷達等多款類型研制成功,有望在數年內大規模列裝。

有源相控陣雷達將逐漸替代機械掃描雷達、無源相控陣雷達成為主流,并逐步替代單一功能雷達,向多功能相控陣雷達方向發展。相較于機械掃描雷達,AESA具有掃描速度快、多功能、多目標跟蹤、可靠性高、抗干擾能力強等優勢。相較于PESAAESA具有探測距離明顯增大、效率及可靠性更高、截獲概率低等優勢。

有源相控陣雷達可以應用在各種機型的飛機、艦船上,因此應用面非常廣泛。預計2025年機載雷達、艦載雷達市場將占據全球軍用雷達市場的35.6%17.2%,二者合計占全球軍用雷達市場的50%以上。

3、國內從事T/R組件及相關產品生產與銷售的企業

目前,T/R組件市場包括整機單位內部配套和對外采購兩種模式。部分整機廠商存在有源相控陣T/R組件的需求,自身技術體系較為健全,自建了T/R組件生產研制平臺,實現了T/R組件的內部配套,滿足科研和定制化生產的需求。該方式下由于整機廠商內配組件主要用于廠商自身的內部定制化需求,對成本的控制不具備優勢。采取內配模式的廠商整體較少。此外,部分廠商聚焦于整機的實現,基于專業化分工的角度考慮,采用外購專業化公司T/R組件產品的方式。這種方式有利于實現規模效應,有效提升T/R組件行業技術、工藝水平。

國內從事T/R組件及相關產品生產與銷售的企業主要如下:

1)國基北方/中國電科十三所

中國電科十三所于1956年成立,是國家根據戰略需要設立。國基北方于2018年成立,是中國電科全資控股的子集團,承接中國電科十三所部分資產并受托管理中國電科十三所。國基北方/中國電科十三所專業方向為半導體微電子、光電子、微電子機械系統、半導體高端傳感器、光機電集成微系統五大領域,和電子封裝、材料和計量檢測等基礎支撐領域。

國基北方/中國電科十三所有源相控陣T/R組件產品定位于低頻通用方向,產品工作頻率較低(CSL等頻段),應用領域主要為衛星通信、地面雷達、艦載雷達、電子戰、單兵雷達等。研發方面,國博電子、國基北方/中國電科十三所在接到客戶的需求后獨立進行研發,包括市場調研、內部聯合評審、立項、實施方案制定及評審、產品設計、制作樣品及相關驗收程序等,研發過程需要符合保密的要求,保證了雙方研發過程的獨立性。

2)雷電微力

成都雷電微力科技股份有限公司,成立于2007911日,主要從事以毫米波有源相控陣微系統的研究、開發、制造及測試,主要產品及技術應用于精確制導、數據鏈、衛星通訊、雷達、5G通信、智能駕駛及天基互聯網等領域。

3)天箭科技

成都天箭科技股份有限公司,成立于2005317日,主要從事高波段、大功率固態微波前端研發、生產和銷售,主要代表產品為彈載固態發射機、新型相控陣天線及其他固態發射機產品,其在軍事領域的應用包括雷達制導導彈精確制導系統、其它雷達系統、衛星通信和電子對抗等。

4)國博電子

國博電子主要從事有源相控陣T/R組件和射頻集成電路相關產品的研發、生產和銷售,產品主要包括有源相控陣T/R組件、砷化鎵基站射頻集成電路等,覆蓋軍用與民用領域,是目前國內能夠批量提供有源相控陣T/R組件及系列化射頻集成電路相關產品的領先企業。

有源相控陣T/R組件主要應用于精確制導、雷達探測領域,砷化鎵基站射頻集成電路主要應用于移動通信基站領域,并逐步拓展到移動通信終端和無線局域網領域。
