冷凝式熱交換器行業發展現狀及未來發展趨勢預測
1、全預混冷凝式壁掛爐將是采暖行業發展的必然趨勢
燃氣壁掛爐按技術特點、燃燒方式和工藝材料等不同分為常規壁掛爐和冷凝式壁掛爐。冷凝式燃氣壁掛爐是對采用高熱值冷凝式技術燃氣壁掛爐的通稱,其關鍵就在于冷凝式換熱技術。冷凝式壁掛爐是基于常規壁掛爐研發出的新一代產品,采用冷凝式換熱技術,將燃燒后排放煙氣中的能量進行回收利用。天然氣燃燒產生的高溫煙氣(包含水蒸氣、一氧化碳 CO、氮氧化物 NOX等)通過煙道排出,此時煙氣的溫度較高,冷凝式壁掛爐通過回收煙氣中的水蒸氣潛熱提高燃燒熱效率,煙氣及其中含有的水蒸氣一起通過熱交換器(供暖系統的回水在此被在此加熱送出)時,水蒸氣與低溫回水管接觸,高溫蒸氣會發生液化,釋放熱量,加熱低溫回水。冷凝式壁掛爐熱效率最高能夠達到 109%,并且可以減少氮氧化物的排放。
全預混冷凝式壁掛爐在歐洲市場已十分成熟,在環保和節能方面較煙氣回收型冷凝式壁掛爐優勢明顯。全預混冷凝式壁掛爐在國內普及依然面臨挑戰,尤其是冷凝式熱交換器及其他核心配件的配套、全預混燃燒技術的研發等。隨著世界范圍內對節能環保日益高漲的呼聲以及我國“煤改氣”、低氮排放等政策的實施推動,全預混冷凝式壁掛爐的推廣普及將是采暖行業發展的必然趨勢。
2、冷凝式熱交換器行業概況
熱交換器是將熱流體的部分熱量傳遞給冷流體的設備,在石油、化工、電力、冶金、暖通、機械、食品等多領域應用廣泛。鋁合金冷凝式熱交換器為冷凝式鍋爐的核心部件,通過冷凝技術吸收天然氣燃燒產生的高溫煙氣,并回收利用煙氣中水蒸氣液化的潛熱,加熱系統內冷水,英文名稱“Heat Engine”,為實現熱交換目的的核心設備。
冷凝式熱交換器采用一體式設計,不再區分主熱交換器和冷凝熱交換器,整個換熱過程由一個熱交換器完成,煙氣可以在熱交換器的任何位置實現冷凝并產生冷凝水,冷凝式壁掛爐在采暖季節每天工作十小時以上,大量的煙氣、冷凝水對熱交換器的腐蝕性增強數倍,因此要求整個熱交換器由抗腐蝕材料制造。目前滿足以上要求的一體式熱交換器主要有兩類,不銹鋼熱交換器和鋁合金熱交換器。
全預混冷凝式燃氣壁掛爐采用的一體式熱交換器經過了多年的發展,目前成熟運用的材料為不銹鋼和鋁。針對兩種材料的不同特點,各自發展出了不同結構的熱交換器。2000-2006年間,不銹鋼熱交換器以其小巧緊湊的結構在冷凝鍋爐市場占據絕對主導地位,但制造商發現同質化的產品最終只會導致價格戰,企業被迫放棄利潤來維持企業的運營。因此,市場壓力使眾多熱交換器生產企業開始開發新型材質的產品,而鋁合金材質的產品以其無限的可設計性和相對低的成本引起了生產商的關注。從2006年開始,鋁合金式熱交換器的研發創新取得了快速發展。目前,歐洲冷凝式燃氣壁掛爐用熱交換器使用鋁材質占據一半的市場份額,而國內市場,由于全預混冷凝式燃氣壁掛爐普及度較低,市場產品多為常規壁掛爐和煙氣回收型冷凝式燃氣壁掛爐,其核心部件主換熱器以銅材質為主。

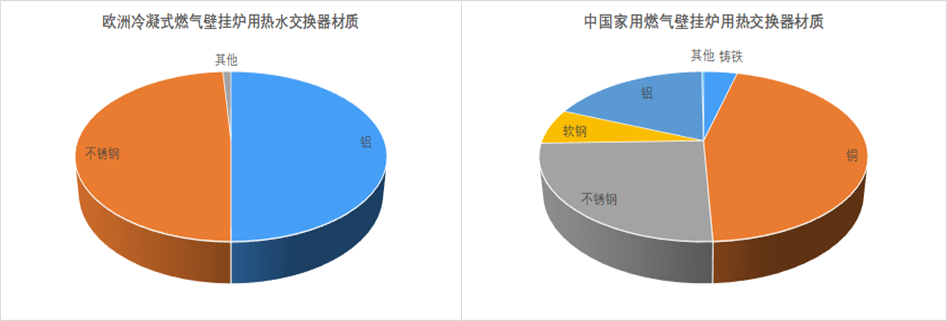

中歐材質對比
資料來源:普華有策
3、冷凝式熱交換器行業未來發展趨勢預測
鋁合金冷凝式熱交換器為冷凝式燃氣壁掛爐的核心部件,通過冷凝技術吸收天然氣燃燒產生的高溫煙氣,并回收利用煙氣中水蒸氣液化的潛熱,加熱系統內冷水,每臺冷凝式燃氣壁掛爐均需配備一臺冷凝式熱交換器。
(1)家用壁掛爐
家用冷凝式燃氣壁掛爐以其冬季采暖的溫度舒適性、節能環保性,在眾多歐洲家庭普及使用。然而,冷凝式燃氣壁掛爐在國內的市場份額較低,主要原因為冷凝式燃氣壁掛爐進入中國市場較晚,受制于技術、價格等原因,推廣存在一定的難度。隨著居民生活水平的提高、我國中產階層消費的不斷升級,以及國內冷凝技術的日益成熟、國家節能減排政策力度的逐漸加大,冷凝式燃氣壁掛爐將會受到越來越多消費者的認可,冷凝式燃氣壁掛爐在國內市場潛力巨大。
(2)商用燃氣鍋爐
當前,全預混冷凝技術雖然沒有在國內廣泛普及,不過從商用鍋爐的整體系統來看,幾乎都是冷凝式運行,這是因為商用鍋爐可以直接在排氣端加裝廢熱回收裝置。然而,這并不意味著商用鍋爐的爐體本身是冷凝式的。冷凝技術僅在商用領域里以系統運行的形式存在,爐體本身采用全預混燃燒、低氮技術的鍋爐占少數。在商用的鍋爐領域,氮氧化物排放的要求更為嚴格。根據北京地區鍋爐大氣排放標準,在用燃氣鍋爐NOX排放不超過80mg/m3,新建燃氣鍋爐NOX排放不超過30mg/m3。而采用全預混燃燒方式的冷凝鍋爐,一般NOX排放量在30mg/m3以下或更低,低氮環保的性能突出。因此,只是簡單的在商用鍋爐加裝環保設備能暫時滿足環保要求,長遠來看,全預混冷凝式商用鍋爐更能順應全球能源行業的發展以及中國當前的節能減排趨勢,成為未來整個燃氣鍋爐行業的主流產品。
